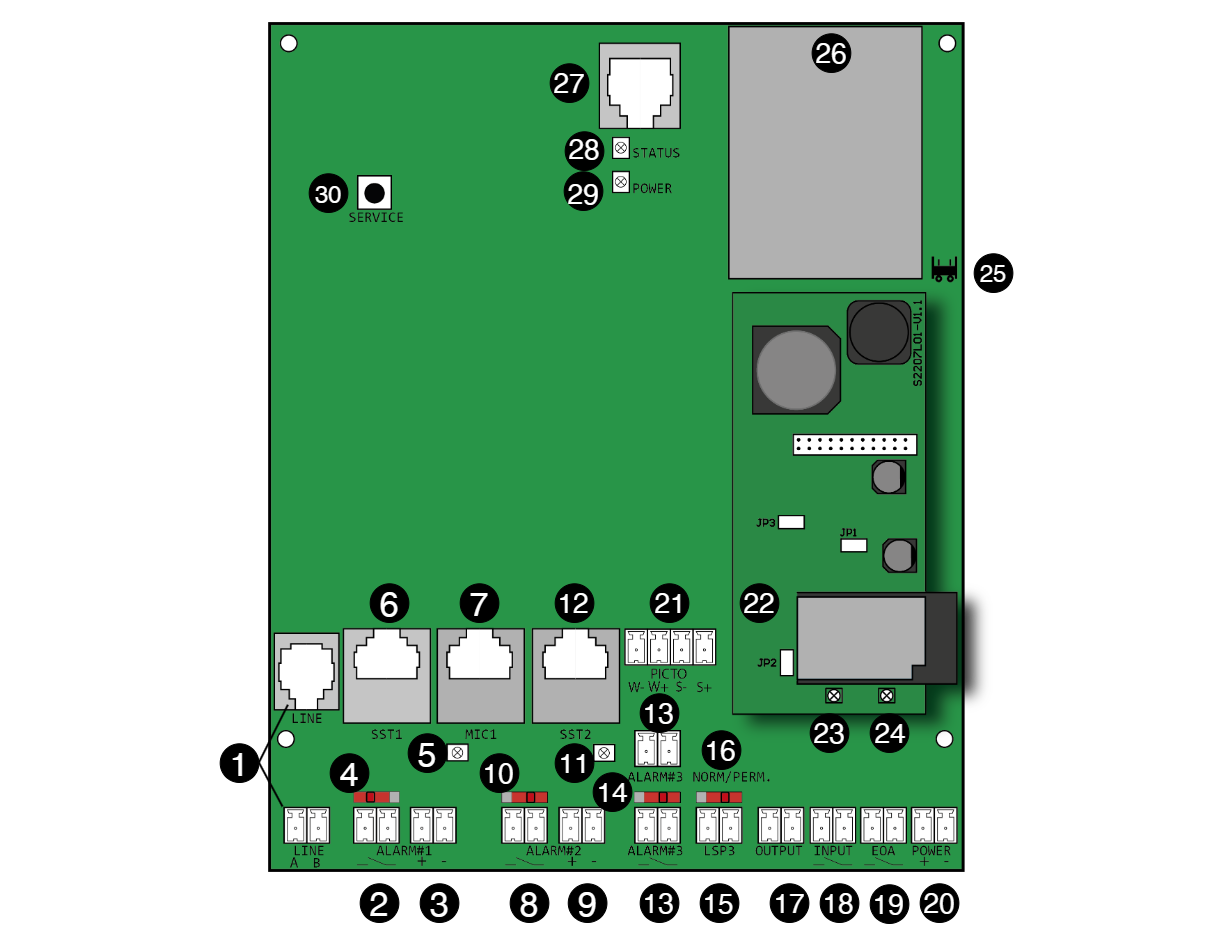

Anschlüsse und Bedienelemente

1

Anschlussklemme (polungsneutral) oder RJ12-Buchse für die Telefon-/Bus-Leitung (FXO).

2

Klemme ALARM#1, potenzialfrei.
Anschluss Notruftaste für Sprechstelle 1.

3

Klemme für spannungsaktivierten Nottastereingang ALARM#1
Alternativer Anschluss für Notruftaste Sprechstelle 1.
+ = 12 - 24 V DC
- = GND

4

Schaltverhalten Notruftastereingang ALARM#1

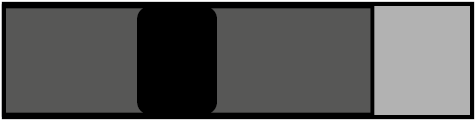

= ALARM#1 Taster ist Schließer / NO (Schalterstellung rechts)

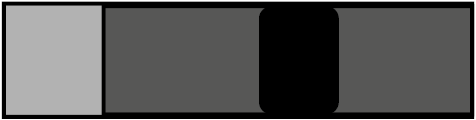

= ALARM#1 Taster ist Öffner / NC (Schalterstellung links)

5

Leuchtdiode zur Funktionskontrolle des spannungsgesteuerten Nottastereingangs ALARM#1.
Die Leuchtdiode leuchtet bei anliegender Spannung.

6

Anschluss SST1 für externe Sprechstelle SM 1, SM 2, DLS 1.

7

Anschluss MIC1 für externe Mikrofone des Typs MK 1 - MK 4.

8

Klemme ALARM#2, potenzialfrei.
Anschluss Notruftaste für Sprechstelle 2.

9

Klemme für spannungsaktivierten Nottastereingang ALARM#2.
Alternativer Anschluss für Notruftaste Sprechstelle 2
+ = 12 - 24 V DC
- = GND

10

Schaltverhalten Notruftastereingang ALARM#2
= ALARM#2 Taster ist Schließer / NO (Schalterstellung rechts)
= ALARM#2 Taster ist Öffner / NC (Schalterstellung links)

11

Leuchtdiode zur Funktionskontrolle des spannungsgesteuerten Nottastereingangs ALARM#2. Die Leuchtdiode leuchtet bei anliegender Spannung.

12

Anschluss SST2 für externe Sprechstelle SM 1, SM 2, DLS 1.

13

Anschluss ALARM#3, potenzialfrei.
Anschlüsse für den internen und den Notruftaster unter der Kabine, potenzialfrei.
Beide Anschlüsse sind parallel geschaltet.

14

Schaltverhalten Notruftastereingang ALARM#3
= ALARM#3 Taster ist Schließer / NO (Schalterstellung rechts)
= ALARM#3 Taster ist Öffner / NC (Schalterstellung links)

15

Klemme LSP
Anschluss für den internen Lautsprecher im Gehäusedeckel

16

Schiebeschalter NORM/PERM.
Schalter legt fest ob der interne Lautsprecher als Zentrallautsprecher aktiv ist (Schalterstellung PERM.), oder ob der Lautsprecher nur für eine Sprechstelle genutzt wird.

17

Klemme OUTPUT
Anschluss für den konfigurierbaren Ausgang. Die Ausgangsspannung entspricht der an der Klemme POWER angelegten Spannung.

18

Klemme INPUT, potenzialfrei

19

Klemme EOA „Alarmende“, potenzialfrei

20

Klemme POWER
Anschluss der Betriebsspannung 12 - 24 V DC.

21

Klemme PICTO Polungsabhängiger Anschluss der Piktogrammanzeigen „Bitte warten“ und „Bitte sprechen“.
W - = Negativer Anschluss für Piktogrammanzeige „Bitte warten“
W+ = Positiver Anschluss für Piktogrammanzeige „Bitte warten“
S - = Negativer Anschluss für Piktogrammanzeige „Bitte sprechen“
S + = Positiver Anschluss für Piktogrammanzeige „Bitte sprechen“

22

WEM-Modul
Stellt die WLAN-Konnektivität bereit

23

LED “WEM Modul aktiv”

24

LED “WLAN Netzwerk aktiv”

25

Anschluss für Batterie

26

Batterie 3,6 V / 800 mAh

27

Buchse TERMINAL
Anschlussbuchse für Programmiergerät PRG 100 oder Programmierkabel PRK

28

LED „STATUS“
Zeigt den aktuellen Gerätestatus an.

29

LED „POWER“ Leuchtdiode zeigt den Zustand der Spannungsversorgung an.

30

Servicetaste
