Montage & Anschluss
Montageort
Das Notrufgerät ist für die Montage auf dem Dach der Aufzugskabine konzipiert. Zur einfachen und sicheren Befestigung kann optional der Montagewinkel (Art. Nr. 601463) verwendet werden.

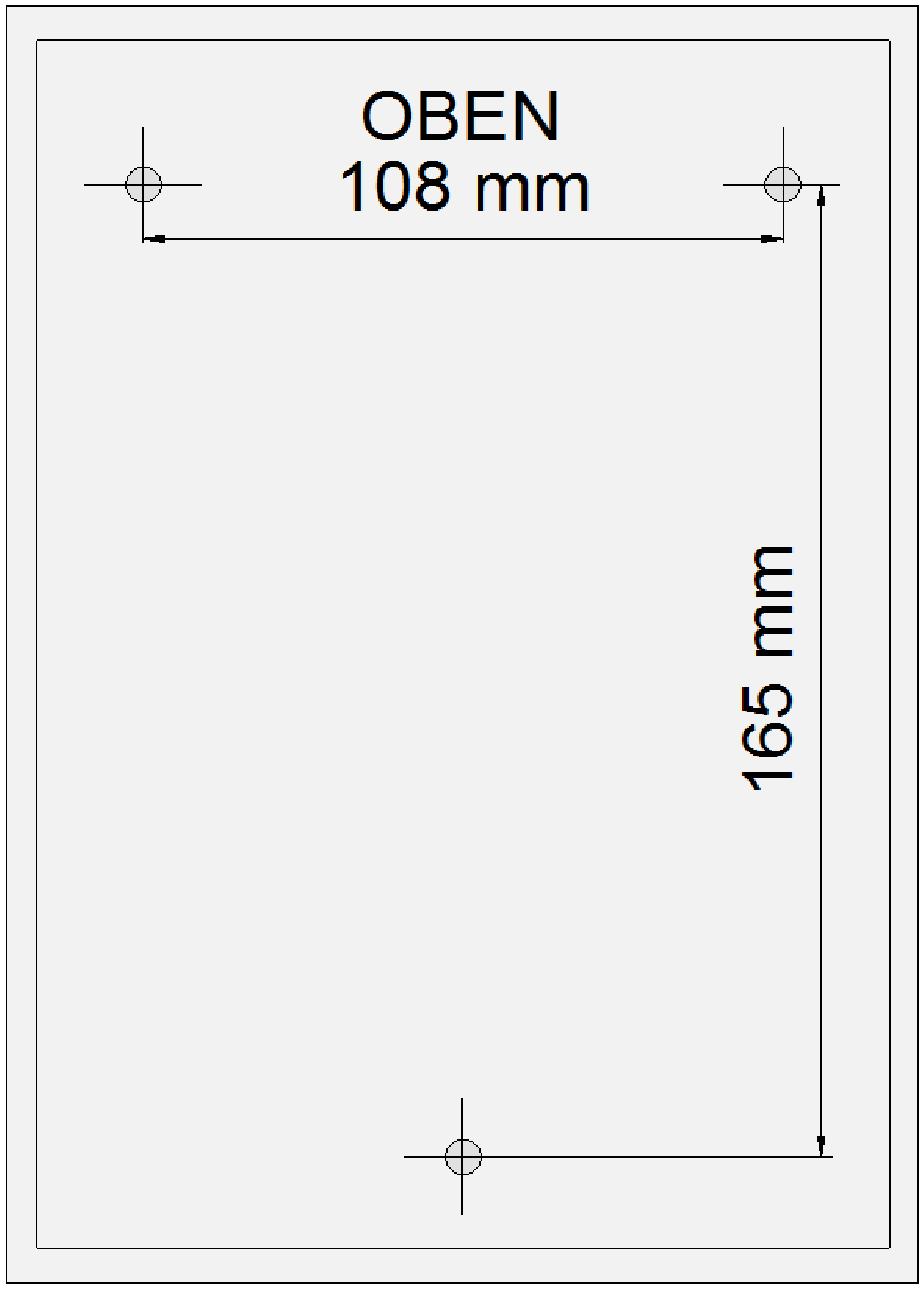

Bohrschablone
Anbringen des VNS-Aufklebers
Wurde das NRT mit aktivierter VNS-Funktion bestellt, liegt dem Lieferumfang ein entsprechender Informationsaufkleber bei. Gehen Sie wie folgt vor:
Position wählen:
Bringen Sie den Aufkleber gut sichtbar in der Nähe der Notruftaste(n) bzw. der Bedienelemente an.Höhe beachten:
Montieren Sie den Aufkleber in einer Höhe von etwa 1.100 mm über dem Kabinenboden – sofern die Platzverhältnisse dies zulassen.Mehrere Tasten:
Verfügt der Aufzug über mehr als eine Notruftaste, ist neben jeder Taste ein Aufkleber anzubringen.Nachbestellung:
Weitere Aufkleber können Sie unter der Artikelnr. 117857 bei Telegärtner Elektronik GmbH nachbestellen.

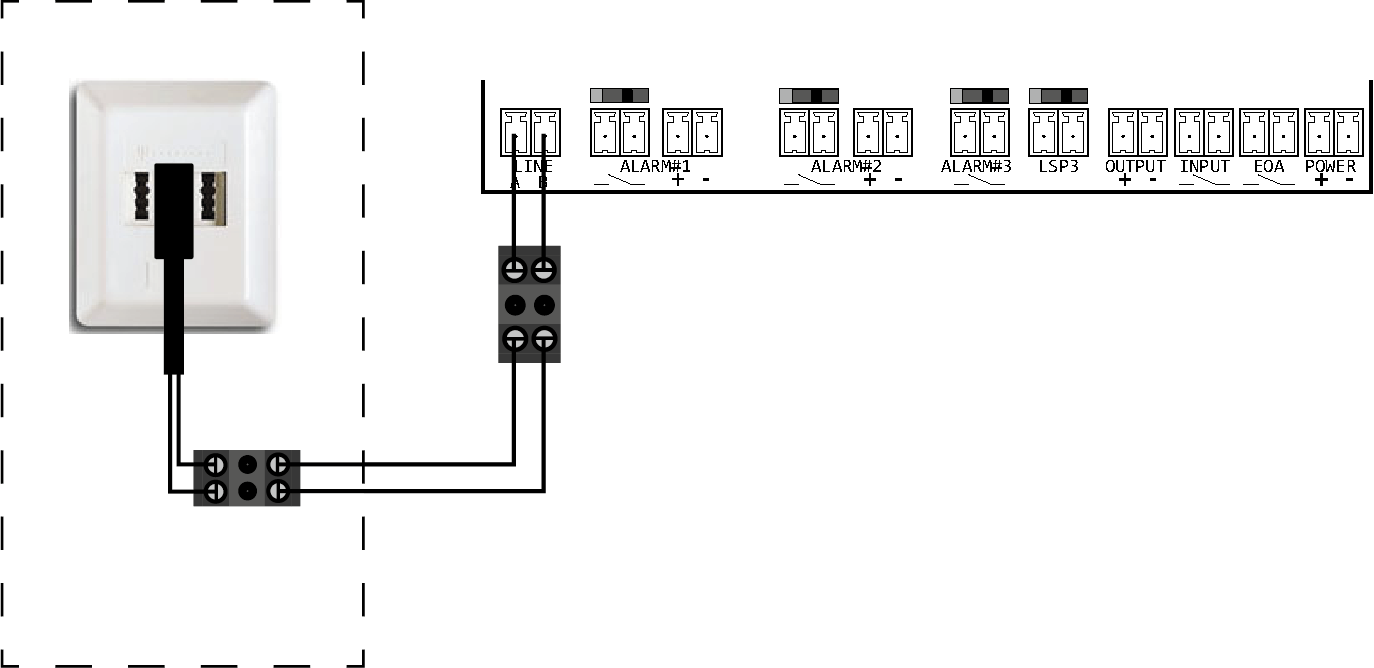

Telefonleitung
Führen Sie die Telefonleitung vom Maschinenraum über das Hängekabel zur Klemme LINE und schließen diese an die Kontakte A und B an. Der Anschluss ist polungsneutral. Alternativ kann die Telefonleitung auch über die darüberliegende RJ11 (Westernbuchse) angeschlossen werden. Ein entsprechendes Kabel (z. B. Art. Nr. 601521 / 601519) ist hierzu erforderlich.
Wir weisen ausdrücklich darauf hin, dass es zu störenden Beeinflussungen der Sprechverbindung kommen kann, falls kein getrenntes Hängekabel oder kein abgeschirmtes Aderpaar im Hängekabel verwendet wird.
