THOR-Steuerung zu Masora-Cloud über IPG 14x

Anschluss

Mit einem Patchkabel die Ethernet-Schnittstelle der THOR-Steuerung und den LAN-Anschluss des IPG 140 oder IPG 141 verbinden.

Konfiguration THOR Lift Controller

  1. Hardware-Schaltfläche “Favoriten” > “System Menü” > “Netzwerk”

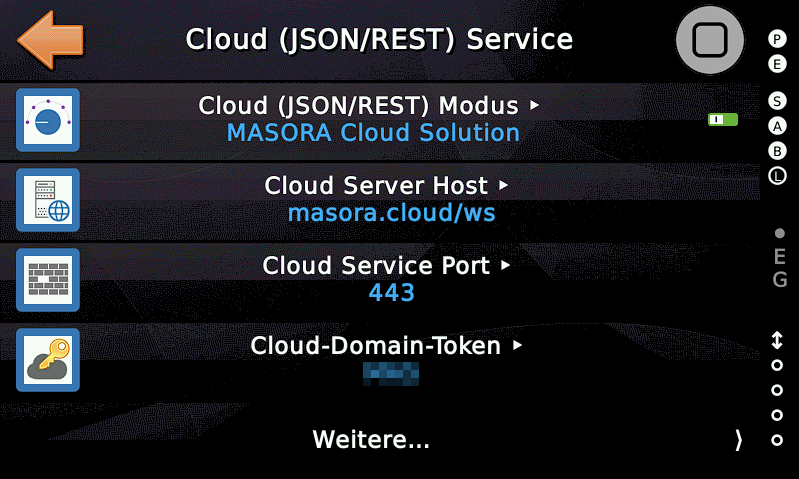

  2. “Cloud (JSON/REST) Service”
    entsprechend mit passendem Cloud-Domain-Token konfigurieren

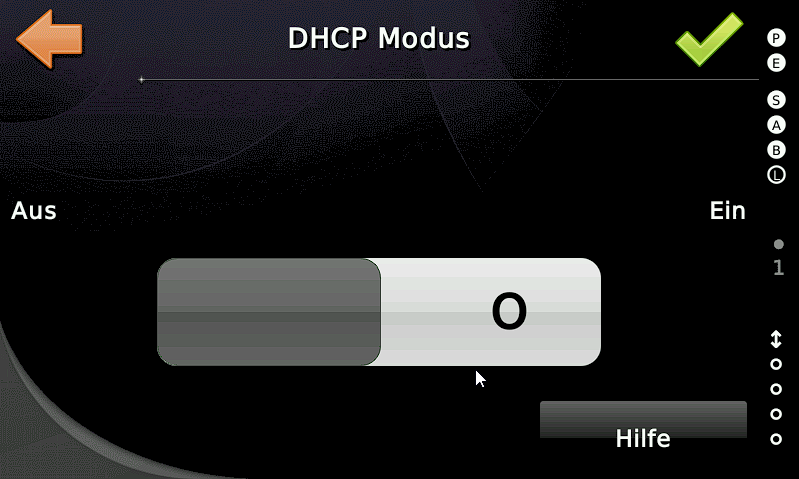

  3. zurück > “DHCP Modus”
    Auseinstellen und bestätigen

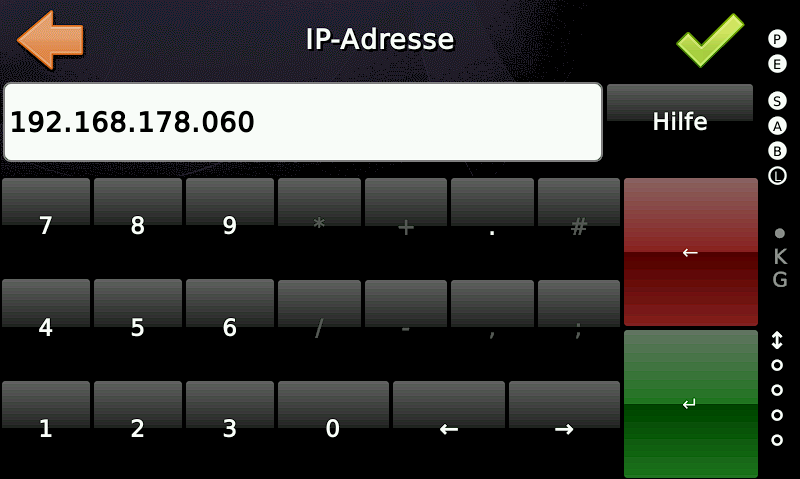

  4. “Weitere…” > “IP-Adresse”
    192.168.178.060einstellen und bestätigen

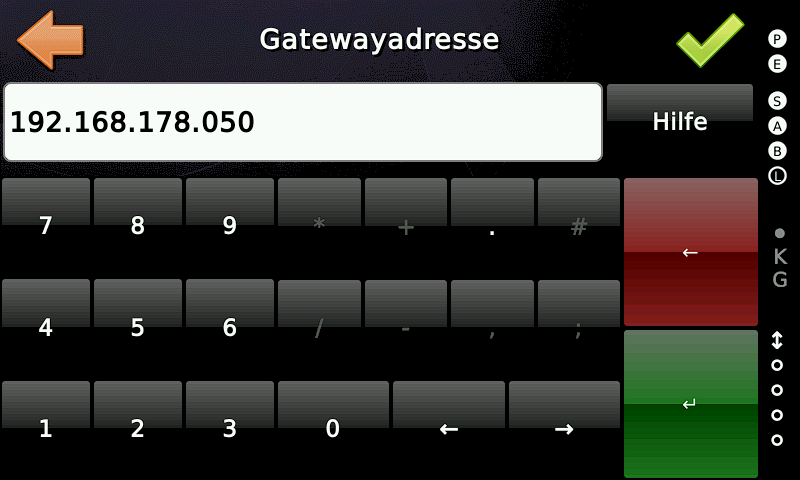

  5. “Gatewayadresse”
    192.168.178.050einstellen und bestätigen

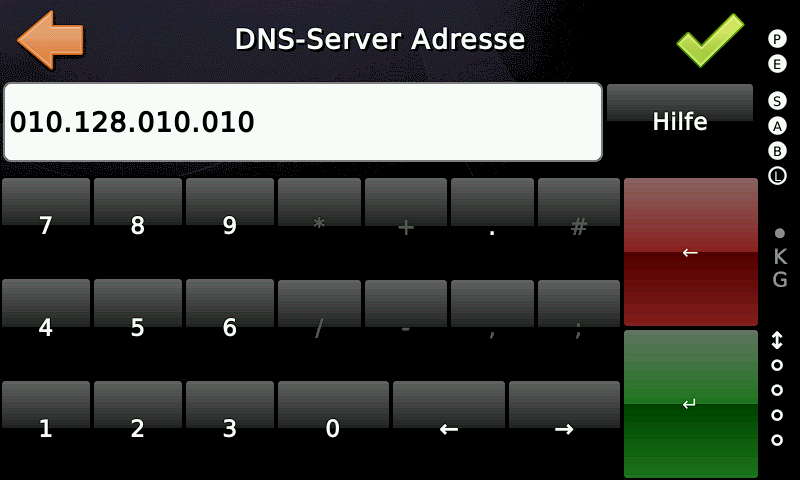

  6. “DNS-Server Adresse“
    010.128.010.010einstellen und bestätigen

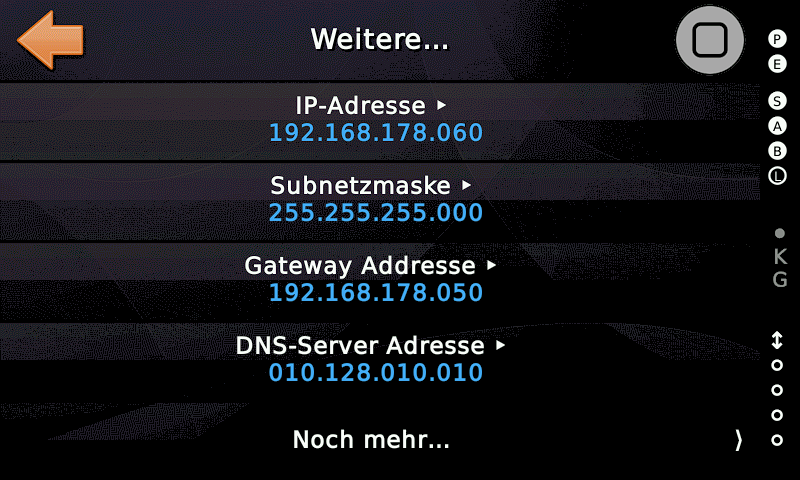

  7. Einstellungen überprüfen


  8. THOR-Steuerung neu starten um Einstellungen zu übernehmen

Konfiguration IPG 14x

Sie können die Einstellungen entweder über das Webinterface oder das Programmiergerät PRG 100 vornehmen.

per Webinterface

  1. Webinterface aufrufen und anmelden

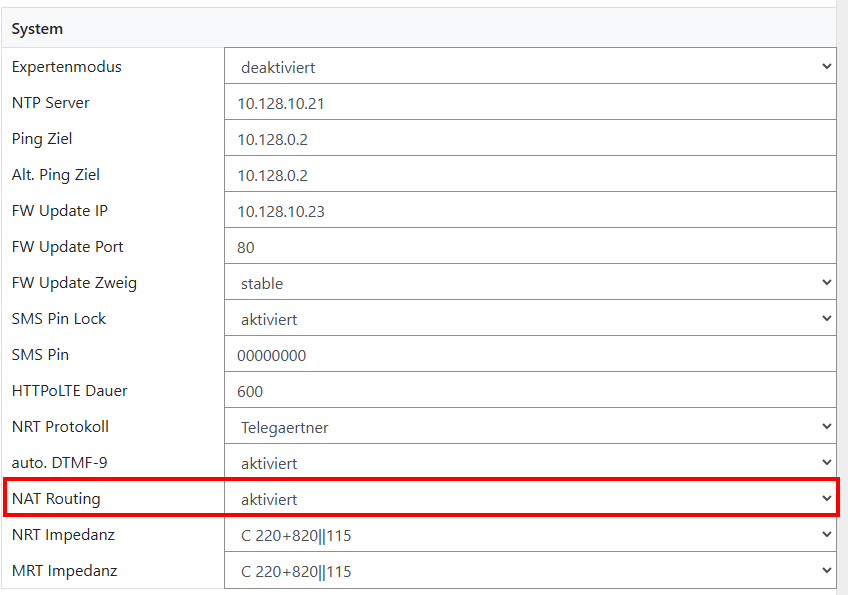

  2. Im Bereich “System” die Option “NAT Routing” auf “aktiviert” setzen:


  3. Am Ende der Seite auf “Speichern” klicken

Alternativ per Programmiergerät PRG 100

  1. Zum Menüpunkt “Einstellungen?” > “System?” > “NAT Routing” navigieren
    und mit Taste OK auswählen

  2. Mit der Taste + die Option auf “aktiviert” einstellen
    mit Taste OK bestätigen

Funktionsprüfung

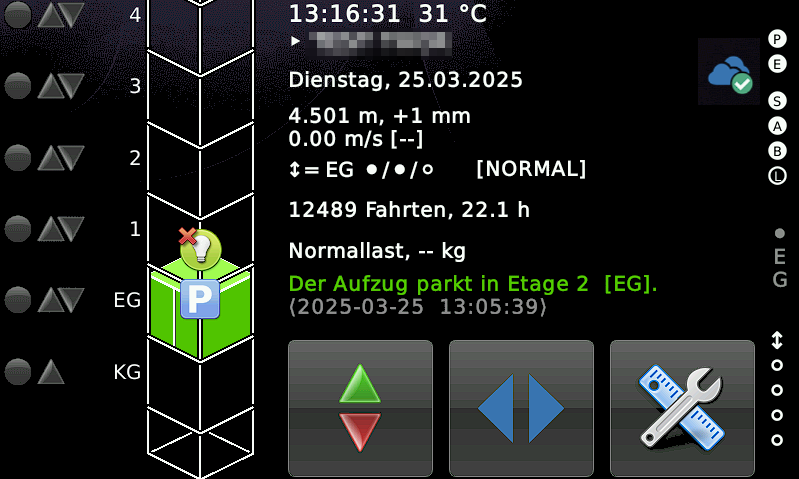

Auf dem Desktop der Thor-Steuerung wird das Cloud-Icon mit grünem Haken dargestellt


Getestete Konfiguration

Erfolgreich getestet

Datum: 2023-09

Komponente: Thor-Steuerung Version 1.28.02

Cloud: masora.cloud
