Piktogramme

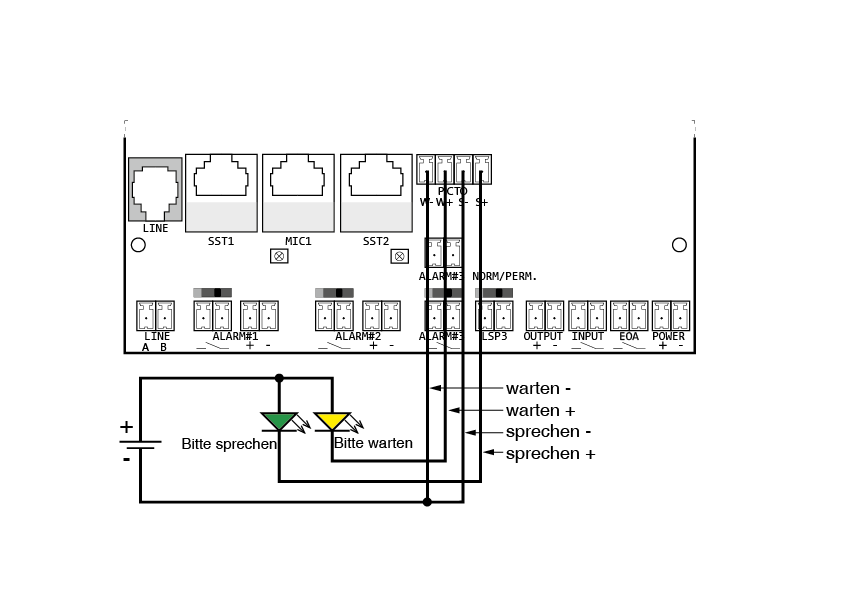

Hinweis zur Funktion der Ausgänge:
An den Klemmen W- / W+ und S- / S+ wird keine Versorgungsspannung für die Piktogrammanzeigen bereitgestellt. Es handelt sich um optisch isolierte Halbleiterausgänge.

Die korrekte Funktion der Piktogramme kann mit dem Programmiergerät PRG 100 überprüft werden:

• PRG 100 über die „Terminal“-Buchse mit dem Notrufgerät verbinden

• PRG 100 durch langen Druck auf die Taste „✅“ einschalten

• Servicetaste am NRT betätigen

• Anzeige von Gerätetyp und Softwareversion abwarten im PRG Display abwarten

• Taste „+“ so oft drücken, bis „Einstellungen?“ im Display erscheint, und mit „✅“ bestätigen

• Mit „+“ zum Untermenü „Ausgaenge“ navigieren

• Im Menü „Ausgaenge“ mit „+“ zum Testmenü „Ausgang PICTO“ blättern und mit „✅“ auswählen

• Mit den Tasten „+“ und „–“ abwechselnd die Piktogramm-Ausgänge für “Bitte warten” und “Bitte sprechen” aktivieren
