Konfiguration über PRG 100

Allgemeines

Über das Programmiergerät PRG 100 ist eine menügestützte Programmierung des IPG 140 direkt
vor Ort möglich. Es stehen nur die wichtigsten Konfigurationsparameter zur Verfügung. Eine
vollständige Konfiguration des Gerätes ist über das integrierte Webinterface (siehe Seite 11)
möglich.

Einstieg in die Konfiguration


Anschlusskabel des Programmiergerätes in die Buchse „TERMINAL“ des IPG 140 einstecken.
Programmiergerät einschalten und die Taste betätigen.

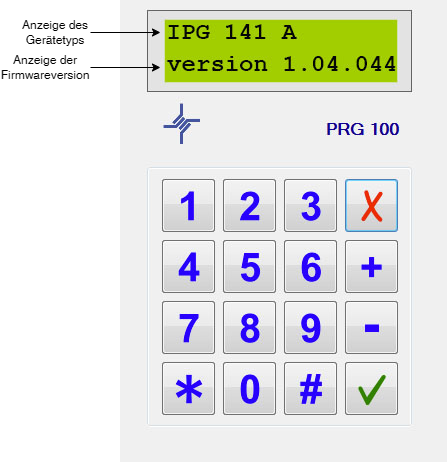

Sie erhalten folgende Displayanzeige:

PRG an IPG.drawio.png

  • Navigieren

    • Mit „+“ und „–“ durch die Menüeinträge scrollen

  • Untermenü öffnen

    • Erscheint ein Menüeintrag mit „?“ (z. B. „Einstellungen?“), ✓ drücken

  • Wert ändern

    • Gewünschten Eintrag wählen

    • „✓“ drücken (Cursor blinkt)

    • Mit „+“/„–“ neuen Wert einstellen

    • Mit „✓“ bestätigen

  • Abbrechen & Zurück

    • „✕“ drücken, um Eingabe abzubrechen oder ins Hauptmenü zurückzukehren
