Technische Integration Router-Funktion IPG 14x

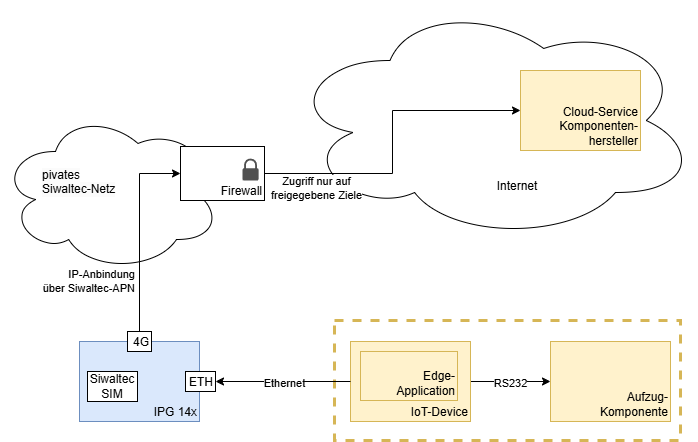

Überblick


  • ein per Ethernet am IPG angeschlossenes Drittgerät kann IP-Verbindungen zu Zielen im Internet aufbauen (dazu bietet das IPG 14x ein eingeschränktes NAT-Routing)

  • Dazu muss an der Komponente die Gateway-Adresse des IPG 14x konfiguriert sein

  • Die Komponente kann entweder direkt per Ethernet angeschlossen werden, oder alternativ (wie oben dargestellt) über ein zusätzliches IoT-Device

Für jeden Drittgerätetyp / Applikation einmalig notwendig

  • Freigabe benötigte IP-Ziele des Cloud-Service in der Siwaltec-Firewall

  • Festlegung und Dokumentation der Konfiguration für die jeweilige Komponente

  • Ausführlicher Test mit dem IPG 14x durch Telegärtner Elektronik in Zusammenarbeit mit dem Komponentenhersteller

  • Veröffentlichung entsprechende Dokumentation unter Unterstützte Komponenten

Technische Umsetzung

Voraussetzungen

  • Auf dem IPG muss die Firmware v1.01.011 oder neuer installiert sein

  • nur bei IPG Firmware <= 1.03.xxx:
    In der Konfiguration des IPG muss die Option “NAT-Routing” aktiviert sein
    (ab Firmware 1.04.xxx ist das NAT-Routing im Standard aktiv)

Konfiguration der Komponente

  • IP-Konfiguration der Komponente einstellen (hier jeweils empfohlene Werte):

    • IP-Adresse / Subnetzmaske: 192.168.178.60 / 255.255.255.0
      (passend zur IP-Konfiguration des IPG - Adresse im gleichen Subnetz)

    • Gateway: 192.168.178.50
      (Standard IP-Adresse des IPG)

    • DNS-Server: 8.8.8.8
      (Wird bei Siwaltec-SIM auf den Siwaltec-DNS-Server umgeleitet -
      funktioniert auch bei Verwendung einer Drittanbieter-SIM)

Leistungsmerkmale

  • Bandbreite ca. 160 Kbit/s (bei guter Verbindungsqualität)

  • Latenz / RTT ca. 40ms (zu öffentlichen Zielen bei guter Verbindungsqualität)

  • Die Anzahl parallel unterstützter UDP/TCP-Verbindungen ist begrenzt
    (Unterstützung von max. 32 NAT-Einträge im IPG)

  • nur bei IPG Firmware <= 1.03.xxx:
    ICMP-Pings und ESP-Pakete werden nicht Unterstützt
    (Unterstützung ab Firmware 1.04.xxx)

Empfehlung Siwaltec-SIM

Wir empfehlen die Router-Funktion nur in Verbindung mit der Siwaltec-SIM zu nutzen - Wird die Router-Funktion zusammen mit einer anderen SIM verwendet, dann geschieht dies auf eigenes Risiko.

📶

Darum empfehlen wir die Siwaltec-SIM

  • Mit der Siwaltec SGFM-SIM sind 100 MB Datenvolumen/Monat für die Nutzer der Router-Funktion inklusive

  • Siwaltec überwacht in Verbindung mit der TGE Cloud fortlaufend alle wichtigen Funktionen der verbundenen IPGs

    • So können wir proaktiv Störungen erkennen und erweiterte Möglichkeiten wie direkte Ansprechpartner bei den Netzbetreibern oder Remote- Sicherheits- und Konfigurationsupdates nutzen

    • Wir können mit aktuellen Informationen zum Geräte- und Verbindungsstatus bei der Fehleranalyse zur IP-Datenübertragung unterstützen (u.a. Signalstärke, letzte Übertragung …)

  • Siwaltec kümmert sich darum, dass es auch bei unvorhergesehener Nutzung der Router-Funktion (z.B. Overusage) keine Beeinträchtigungen der Notruffunktion gibt

  • Über das private Siwaltec-Netz ist nur eine Kommunikation zu freigegeben Diensten möglich

    • Ein Missbrauch des IPG (z.B. zum Surfen im Internet) und damit verbundene Risiken für die Funktionssicherheit der Notruffunktion werden damit unterbunden

  • Optional können Übertragungsziele per VPN-Anbindung an das private Siwaltec-Netz angebunden werden

    • Damit lässt sich die Sicherheit weiter erhöhen

  • Die Kommunikation zu Cloud-Services ist nach Stand der Technik verschlüsselt - Siwaltec hat somit keinen Zugriff auf die übertragenen Komponentendaten

Kontakt

Kommen Sie zur technischen Abstimmung der Integration gerne auf uns zu:
service@tge-gruppe.de
