Leuchtfelder mit Piktogrammen nach EN 81-28:2022 können über die entsprechenden Anschlussklemmen „PICTO“ angeschlossen werden. Diese werden dann zusätzlich zu den im Gerät eingebauten LED‘s angesteuert.
Die Klemmenbezeichnungen lauten:
|
YE |
0V, geschalten. Für gelbe Piktogrammanzeige, max. 100mA |
|
V + |
+12 V - 24 V, je nach Eingangsspannung |
|
GN |
0V, geschalten. Für grüne Piktogrammanzeige, max. 100mA |
|
V + |
+12 V - 24 V, je nach Eingangsspannung |

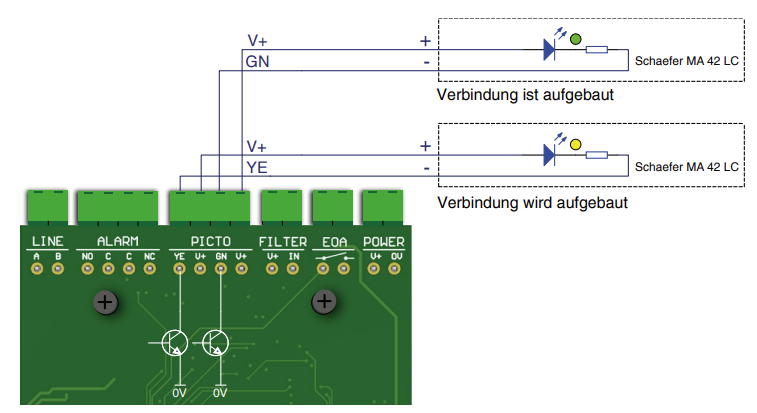

Anschlussbeispiel:
Achtung:
Im Gegensatz zu allen bisherigen Notrufgeräten der NT/XT/XS-Serie wird bei diesem Gerät die Piktogrammanzeige direkt mit Spannung versorgt (siehe obiges Beispiel). An den Klemmen V+ liegt die Versorgungspannung des Notrufgerätes (12 -24V DC) dauerhaft an, GND wird geschalten. Die Ausgänge können mit max. 100 mA belastet werden!
Die korrekte Funktion der Piktogramme kann mit dem Programmiergerät PRG 100 überprüft werden:
-
PRG 100 über die „Terminal“-Buchse mit dem Notrufgerät verbinden
-
PRG 100 durch langen Druck auf die Taste „✅“ einschalten
-
Servicetaste am NRT betätigen
-
Anzeige von Gerätetyp und Softwareversion abwarten im PRG Display abwarten
-
Taste „+“ so oft drücken, bis „Einstellungen?“ im Display erscheint, und mit „✅“ bestätigen
-
Mit „+“ zum Untermenü „Ausgaenge“ navigieren
-
Im Menü „Ausgaenge“ mit „+“ zum Testmenü „Ausgang PICTO“ blättern und mit „✅“ auswählen
-
Mit den Tasten „+“ und „–“ abwechselnd die Piktogramm-Ausgänge für “Bitte warten” und “Bitte sprechen” aktivieren
