Externe Notruftasten
Am NRT 1 XS dürfen ausschließlich potenzialfreie Nottasten angeschlossen werden. Dabei kann es sich entweder um Schließerkontakte (NO) oder um Öffnerkontakte (NC) handeln.

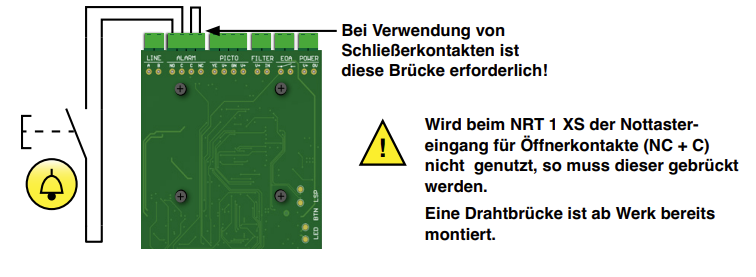

Externe Notruftaste mit Schließerkontakt:

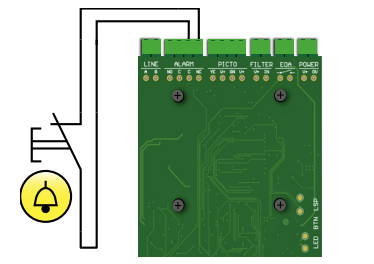

Externe Notruftaste mit Öffnerkontakt:

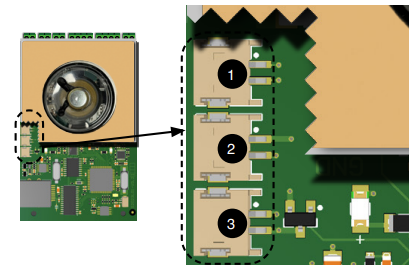

Notruftaste VA-Blende
In den optionalen VA-Blenden integrierte Notruftasten werden direkt am Gerät angeschlossen.
Nach der Montage des Grundgeräts auf der VA-Blende die Leitungen des Nottasters mit dem Grundgerät verbinden.
|
1 |
Steckverbinder für Lautsprecher. Lautsprecher ist ab Werk bereits eingesteckt. |
|
2 |
Steckverbinder für Nottaster. Anschlussleitung schwarz/gelb des Tasters verwenden. |
|
3 |
Steckverbinder für Nottasterbeleuchtung. Anschlussleitung rot/schwarz des Tasters verwenden. |
