Montage & Anschluss

Montageort

Das Notrufgerät ist, je nach Ausführung, zur Montage in der Kabine oder als Notrufgerät für einen Vorraum vorgesehen.

Montagearten / Gehäusevarianten

Montage Grundgerät hinter Lautsprecheröffnung im Tableau

Die Montage des Grundgerätes erfolgt hinter ein bestehendes Sprechgitter im Bedientableau der Aufzugskabine. Die Befestigung erfolgt mittels des Klebepads. Achten Sie darauf, dass die Fläche auf der die Montage erfolgen soll, gereinigt und fettfrei ist.

1. Die Schutzfolie des Klebepads vom Grundgerät abziehen und das Gerät an der gewünschten Stelle positionieren. Anschließend das Gerät ca. 10 Sekunden fest gegen die Montagefläche drücken.

2. Die Schutzfolie des Mikrofons abziehen und das Mikrofon an der gewünschten Stelle positionieren. Anschließend das Mikrofon ca. 10 Sekunden fest gegen die Montagefläche drücken. Darauf achten, dass das Mikrofon hinter einer Öffnung in Richtung Kabine platziert wird, damit die Schallaufnahme nicht beeinträchtigt wird.

3. Das Mikrofon ist mit einer 30-cm-Anschlussleitung ausgestattet und ermöglicht damit eine flexible Montage.

Montage Grundgerät auf VA-Blende

Art. Nr. 602361 / 602363 / 602364 / 602370
Das Grundgerät wird mittels des Klebepads auf die VA-Blende aufgeklebt. Achten Sie darauf das die Fläche auf der die Montage erfolgen soll, gereinigt und fettfrei ist.

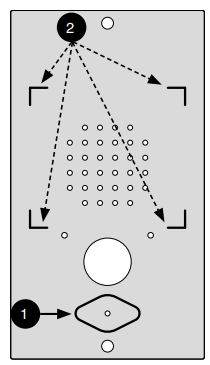

1. Auf der Rückseite der VA-Blenden befinden sich zwei Markierungen (1 / 2).

2. Die Schutzfolie des Klebepads am NRT 1 XS abziehen und die Klebefläche innerhalb der Markierung 2 platzieren. Anschließend das Gerät ca. 10 Sekunden fest gegen die VA-Blende drücken.

3. Die Schutzfolie am Mikrofon abziehen und das Mikrofon innerhalb der Markierung (1) platzieren. Anschließend das Mikrofon ca. 10 Sekunden fest gegen die VA-Blende drücken.

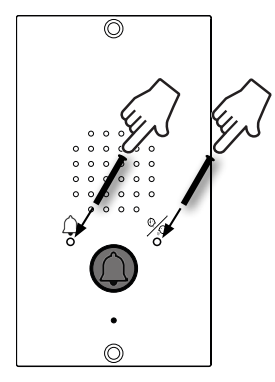

4. Bei VA-Blenden mit Piktogrammanzeigen liegen zusätzlich zwei Lichtleiter bei. Diese leiten das abgestrahlte Licht der LEDs (siehe Anschlüsse und Bedienelemente ) zur Gehäusefront.
   Hierzu den Lichtleiter in die entsprechende Öffnung drücken.

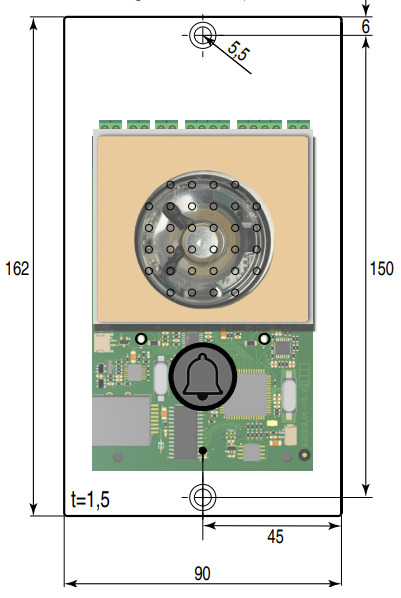

Abmessung VA-Blenden (Außenmaße sind bei allen Blenden gleich)

Montage Rahmens “Aufbaumontage”

1. Zunächst das NRT auf der VA-Blende montieren. Hinweise dazu unter:
   Montage & Anschluss | Montage Grundger%C3%A4t auf VA Blende

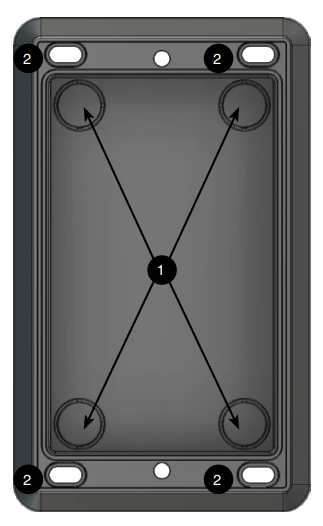

2. Die Zuleitung in den Rahmen einführen. Dazu eine der vier Kabeleinführungen (1) ausbrechen.

3. Den Rahmen auf der gewünschten Oberfläche montieren und hierfür die vier Langlöcher (2) verwenden.

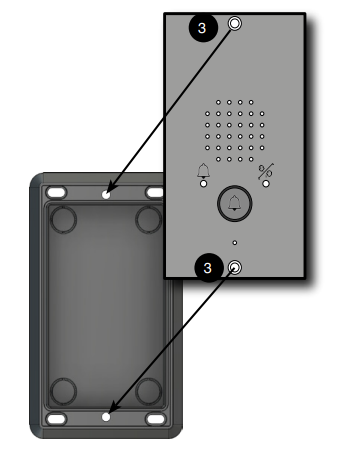

4. Die VA-Blende mit montiertem Grundgerät auf den Rahmen setzen und anschließend mit den mitgelieferten Schrauben am Rahmen (3) befestigen.

Telefonleitung

Telefonleitung vom Maschinenraum über das Hängekabel zur Klemme LINE führen und an die Kontakte A und B anschließen. Anschluss ist polungsneutral. Alternativ Telefonleitung über die darüberliegende RJ11-Westernbuchse anschließen. Hierzu passendes Kabel verwenden (z. B. Art.-Nr. 601521 / 601519).

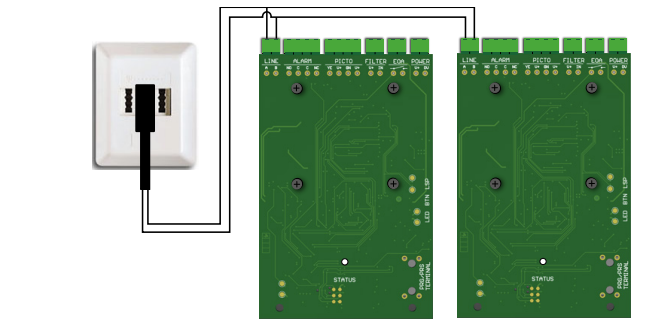

Anschlussbeispiel: Zwei NRT 1 XS an einer Telefonleitung:
