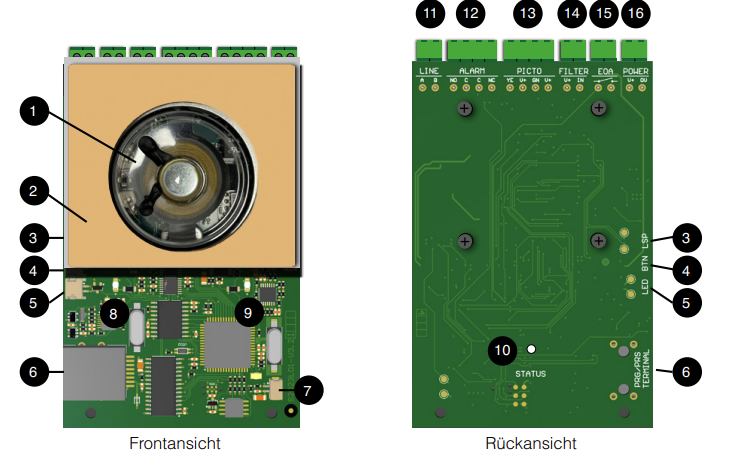

Anschlüsse und Bedienelemente

1

Lautsprecher

2

Klebepad mit Schutzfolie

3

Anschlussbuchse Lautsprecher. Lautsprecher ist ab Werk bereits eingesteckt.

4

Anschlussbuchse für die in der optional erhältlichen VA-Blende integrierten Notruftaste

5

Anschlussbuchse für die in der optional erhältlichen VA-Blende integrierten
Notruftastenbeleuchtung

6

Anschluss TERMINAL Anschlussbuchse für Programmiergerät PRG 100 oder
Programmierkabel PRK

7

Anschlussbuchse für Mikrofon Mikrofon ist ab Werk bereits eingesteckt.

8

LED für Piktogrammanzeige „Notruf aktiv“

9

LED für Piktogrammanzeige „Sprechverbindung aktiv“

10

Status LED

11

Anschlussklemme LINE Anschluss der Telefon-/Bus-Leitung. Polungsneutral

12

Klemme ALARM,
potenzialfrei, Anschluss für externe Notruftaste.
NO / C Anschluss Schließerkontakt
NC / C Anschluss Öffnerkontakt (Bei Nichtnutzung NC / C brücken!)

13

Klemme PICTO
Anschluss von externen Piktogrammanzeigen.
YE / V+ Anschluss der gelben Piktogrammanzeige „Notruf aktiv“
GN / V+ Anschluss der grünen Piktogrammanzeige „Sprechverbindung aktiv“

14

Klemme Filter

15

Klemme EOA Anschluss für eine Auslöseinrichtung für das „Alarmende“, potenzialfrei

16

Klemme POWER Anschluss der Betriebsspannung 12 - 24 V DC
