Piktogramme
Leuchtfelder mit Piktogrammen nach DIN EN81-28:2022 können über die entsprechenden Anschlussklemmen „PICTO“ angeschlossen werden.
Die Klemmenbezeichnungen lauten:
W - | Klemme - für Piktogramm „Bitte warten“ |
W + | Klemme + für Piktogramm „Bitte warten“ |
S - | Klemme - für Piktogramm „Bitte sprechen“ |
S + | Klemme + für Piktogramm „Bitte sprechen“ |

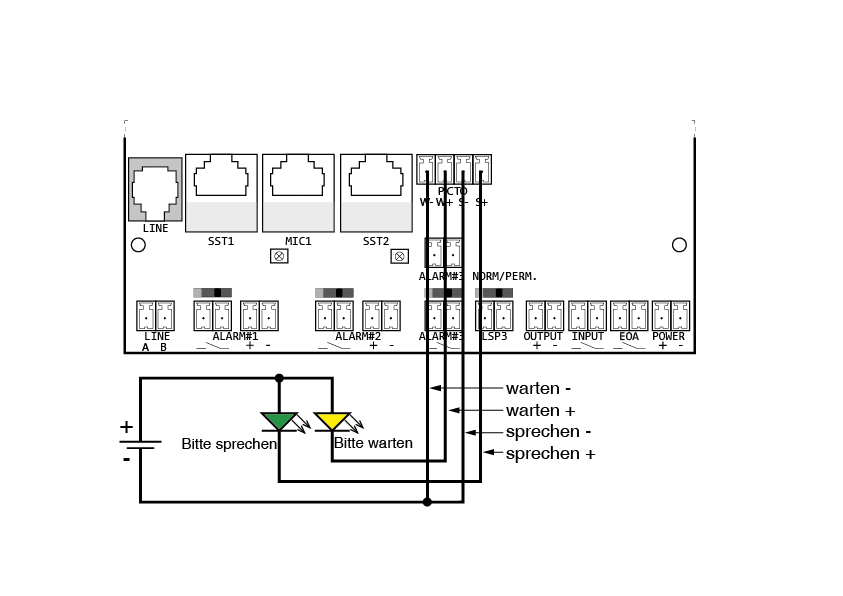

Piktogrammanzeigen an NRT 1 XT V3
Hinweis zur Funktion der Ausgänge:
An den Klemmen W- / W+ und S- / S+ wird keine Versorgungsspannung für die Piktogrammanzeigen bereitgestellt. Es handelt sich um optisch isolierte Halbleiterausgänge.
Die korrekte Funktion der Piktogramme kann mit dem Programmiergerät PRG 100 überprüft werden:
PRG 100 über die „Terminal“-Buchse mit dem Notrufgerät verbinden
PRG 100 durch langen Druck auf die Taste „✅“ einschalten
Servicetaste am NRT betätigen
Anzeige von Gerätetyp und Softwareversion abwarten im PRG Display abwarten
Taste „+“ so oft drücken, bis „Einstellungen?“ im Display erscheint, und mit „✅“ bestätigen
Mit „+“ zum Untermenü „Ausgaenge“ navigieren
Im Menü „Ausgaenge“ mit „+“ zum Testmenü „Ausgang PICTO“ blättern und mit „✅“ auswählen
Mit den Tasten „+“ und „–“ abwechselnd die Piktogramm-Ausgänge für “Bitte warten” und “Bitte sprechen” aktivieren
