THOR-Steuerung zu Masora-Cloud über IPG 14x

Anschluss

Mit einem Patchkabel die Ethernet-Schnittstelle der THOR-Steuerung und den LAN-Anschluss des IPG 140 oder IPG 141 verbinden.

Konfiguration THOR Lift Controller

1. Hardware-Schaltfläche “Favoriten” > “System Menü” > “Netzwerk”

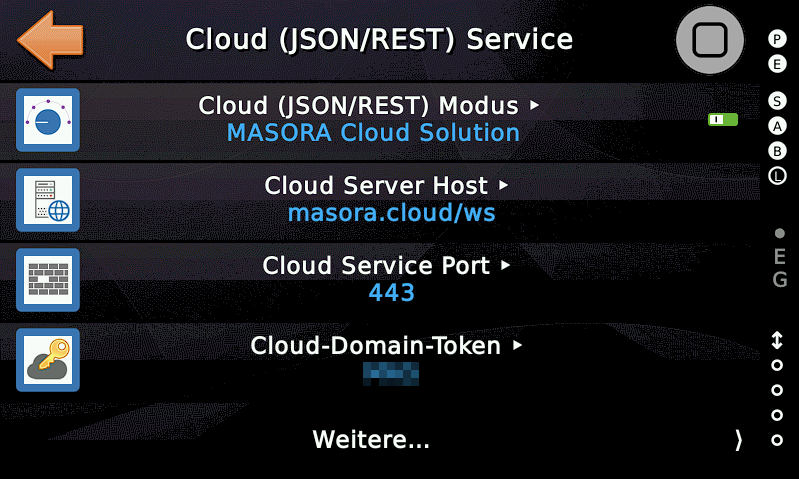

2. “Cloud (JSON/REST) Service”
   entsprechend mit passendem Cloud-Domain-Token konfigurieren

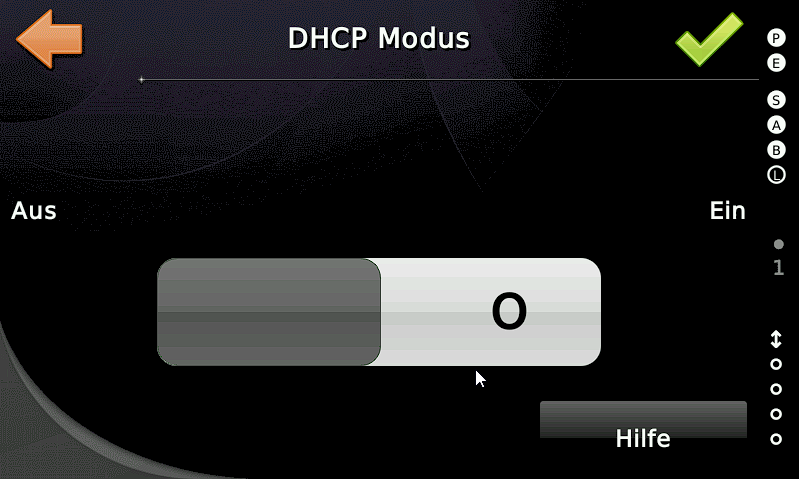

3. zurück > “DHCP Modus”
   Aus einstellen und bestätigen

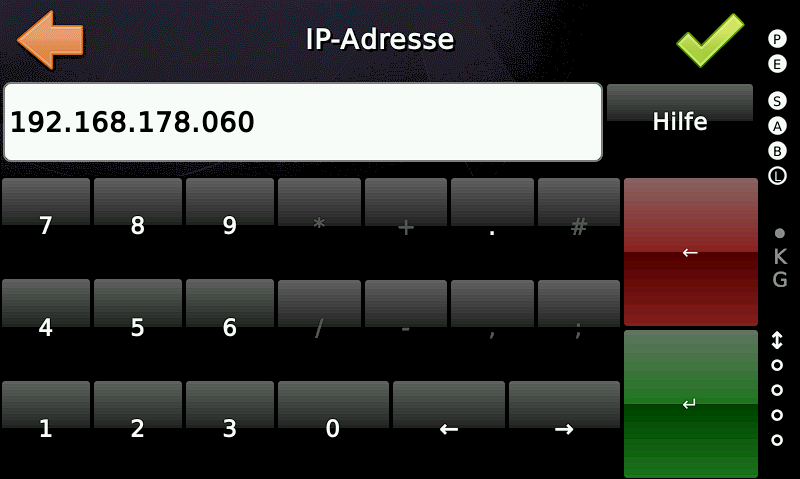

4. “Weitere…” > “IP-Adresse”
   192.168.178.060 einstellen und bestätigen

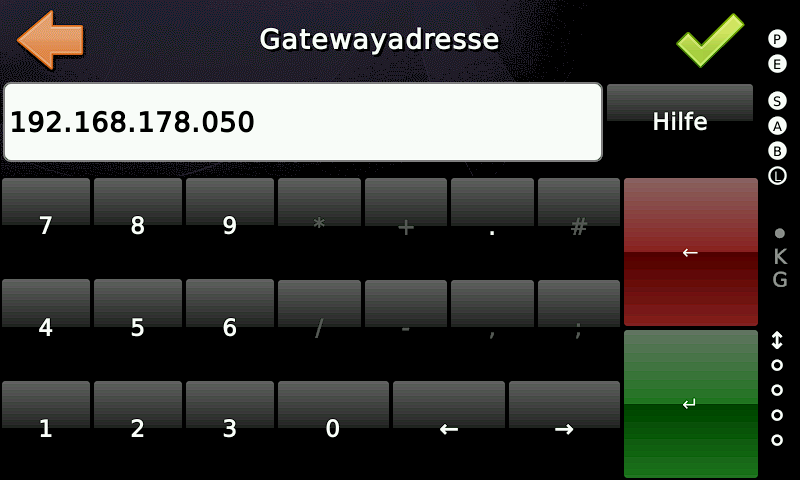

5. “Gatewayadresse”
   192.168.178.050 einstellen und bestätigen

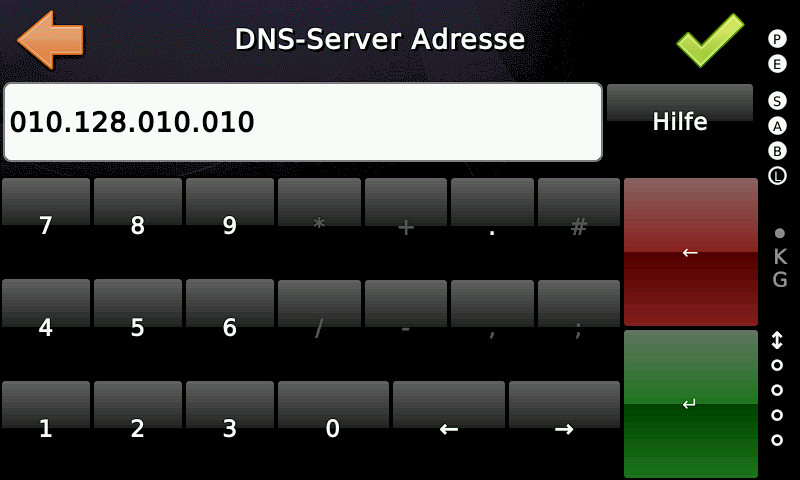

6. “DNS-Server Adresse“
   010.128.010.010 einstellen und bestätigen

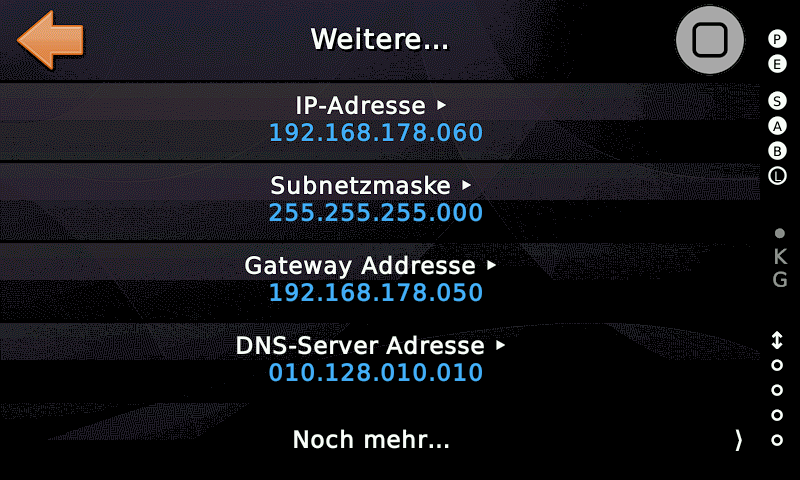

7. Einstellungen überprüfen



8. THOR-Steuerung neu starten um Einstellungen zu übernehmen

Konfiguration IPG 14x

Sie können die Einstellungen entweder über das Webinterface oder das Programmiergerät PRG 100 vornehmen.

per Webinterface

1. Webinterface aufrufen und anmelden

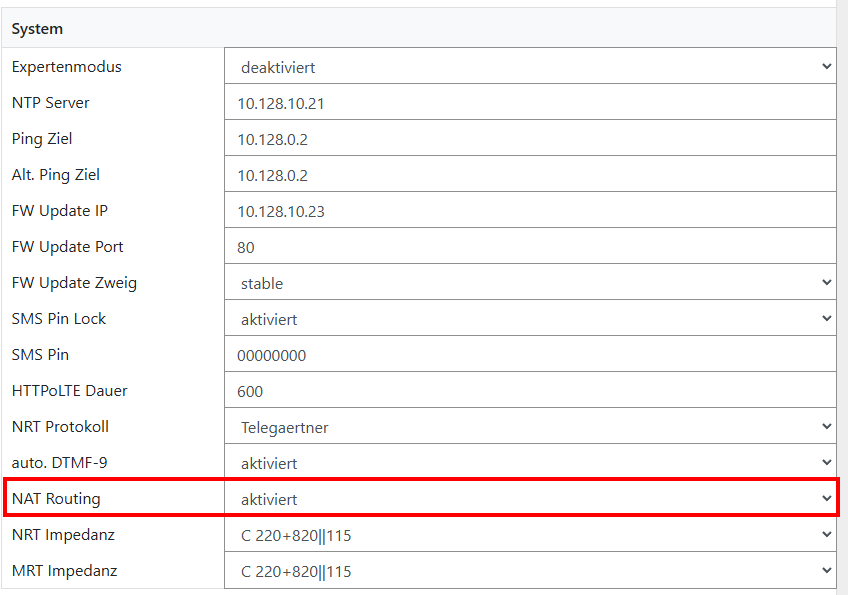

2. Im Bereich “System” die Option “NAT Routing” auf “aktiviert” setzen:



3. Am Ende der Seite auf “Speichern” klicken

Alternativ per Programmiergerät PRG 100

1. Zum Menüpunkt “Einstellungen?” > “System?” > “NAT Routing” navigieren
   und mit Taste OK auswählen

2. Mit der Taste + die Option auf “aktiviert” einstellen
   mit Taste OK bestätigen

Funktionsprüfung

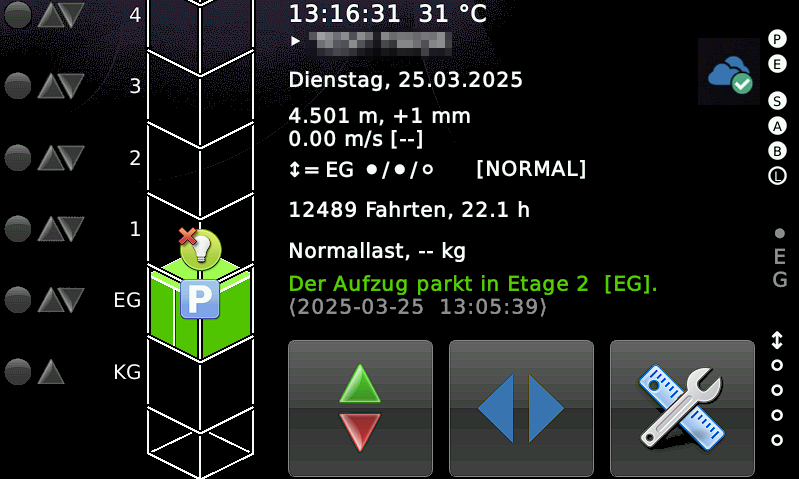

Auf dem Desktop der Thor-Steuerung wird das Cloud-Icon mit grünem Haken dargestellt

Getestete Konfiguration

Erfolgreich getestet

Datum: 2023-09

Komponente: Thor-Steuerung Version 1.28.02

Cloud: masora.cloud
