NEW LIFT PAM-E4 zu Elevision 4.0 über IPG14x

Anschluss PAM.E4 an IPG14x

Konfiguration PAM.E4

Auf dem PAM.E4 muss die neueste Firmware aufgespielt werden.
Es ist mindestens die Version V2.410-0048 zu verwenden!

• Konfigurationsoberfläche PAM.E4 aufrufen (http://192.168.6.2)

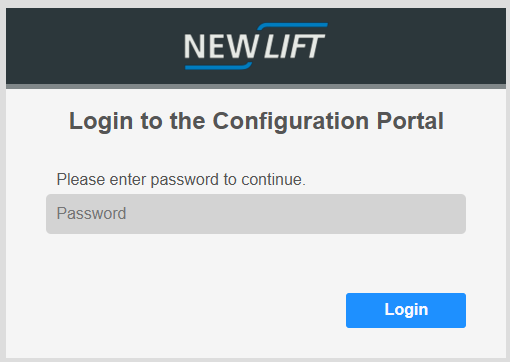

  Sie erhalten folgende Anzeige:




  Das Passwort lautet bei Werkseinstellung “0000”. Klicken Sie danach auf Login.

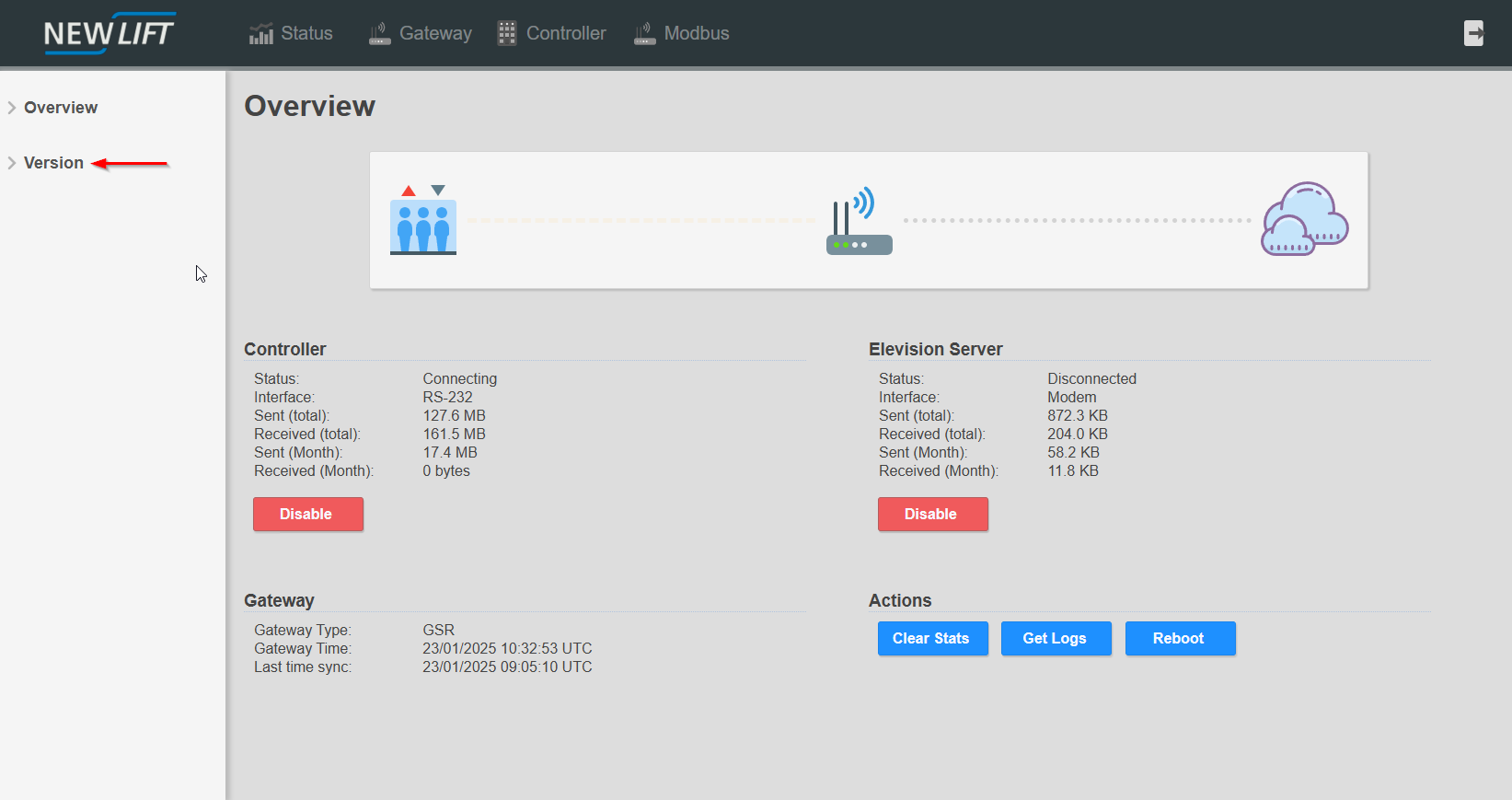

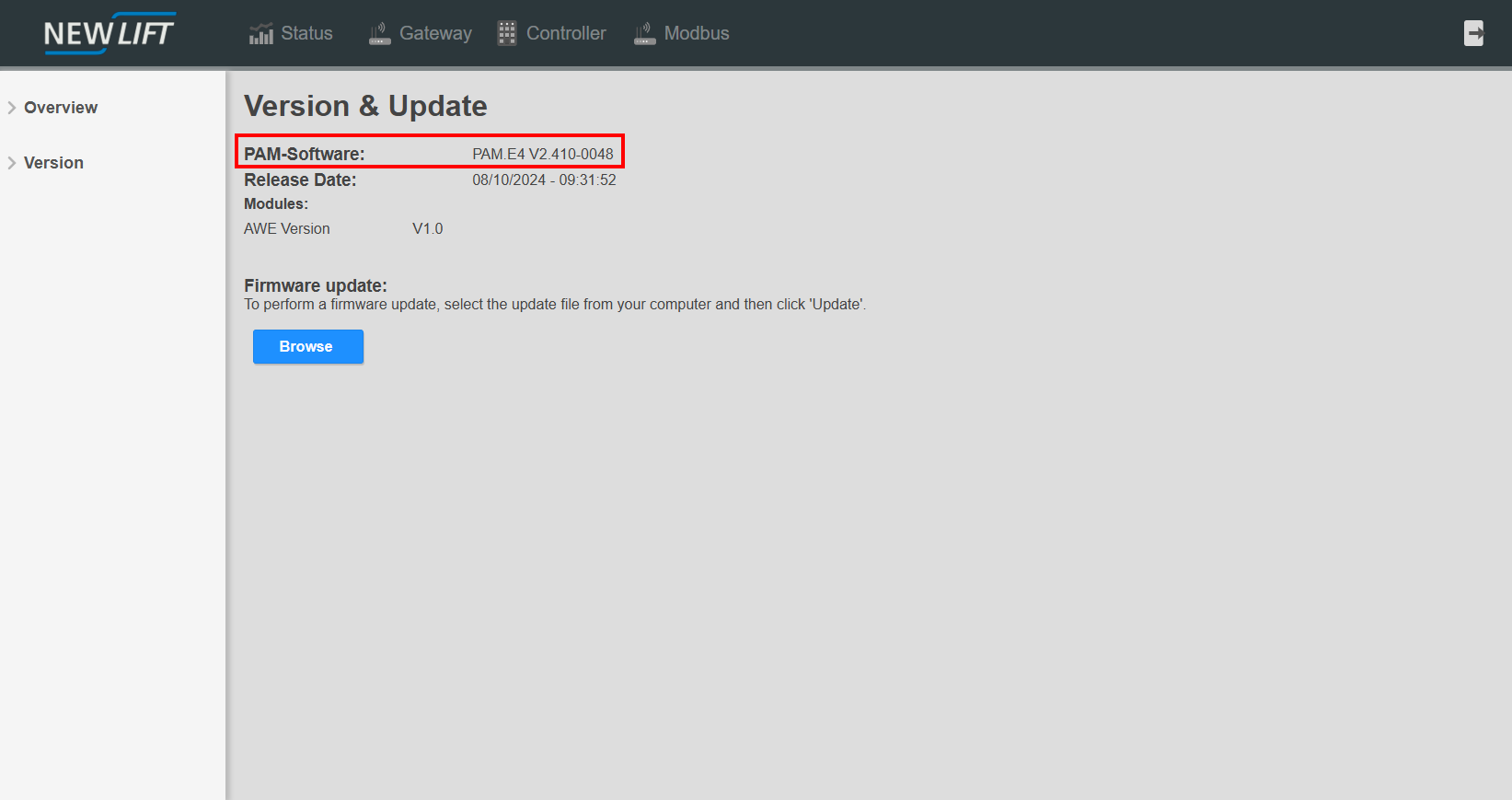

• Die Firmware-Version des PAM.E4 lässt sich auf der Seite “Version” prüfen:






  Sollte die Firmware-Version älter sein, kontaktieren Sie NEW-Lift.

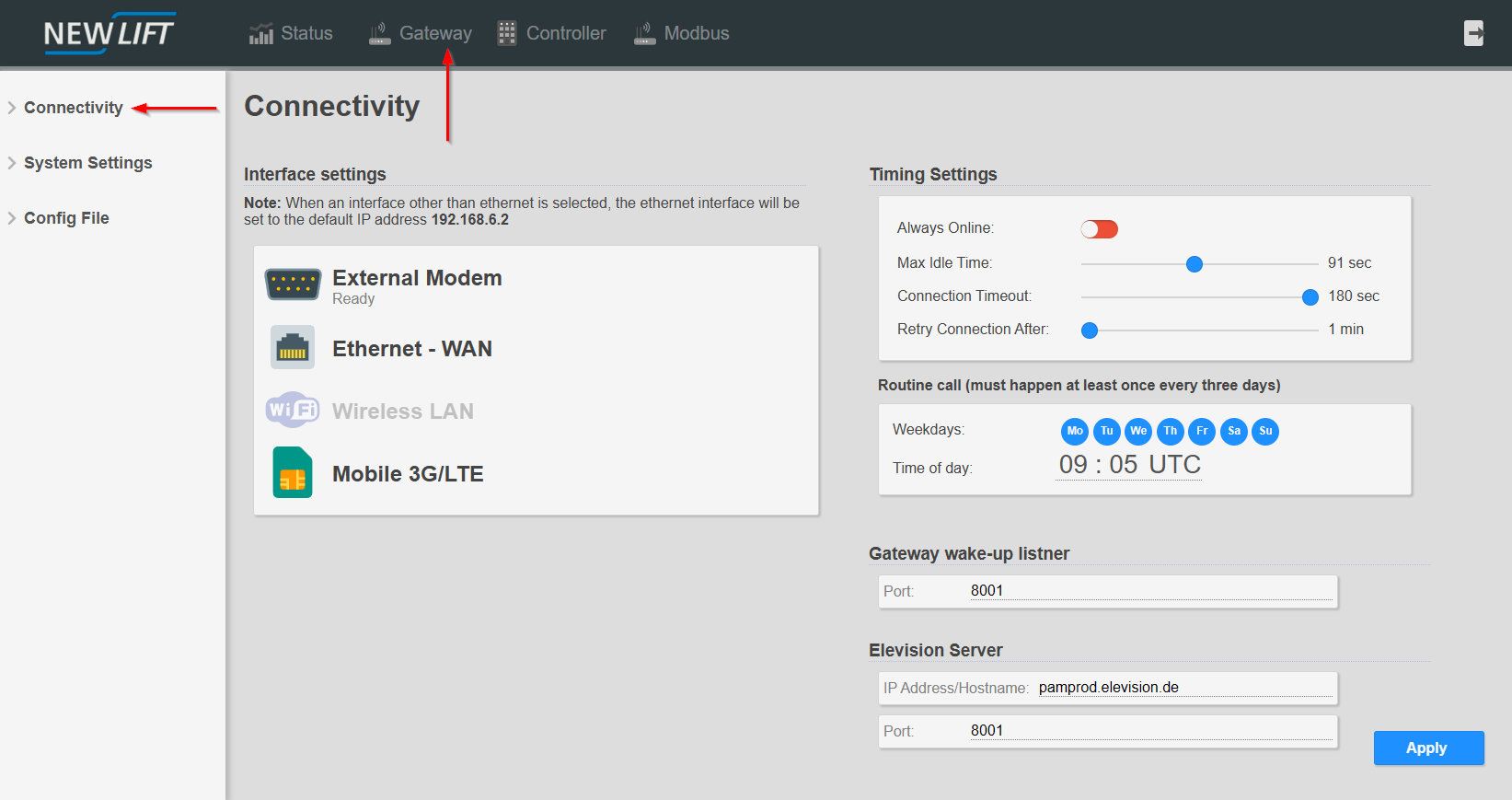

• Wählen Sie in der Menüleiste die Option “Gateway” und wählen an der Seitenleiste “Connectivity” aus:

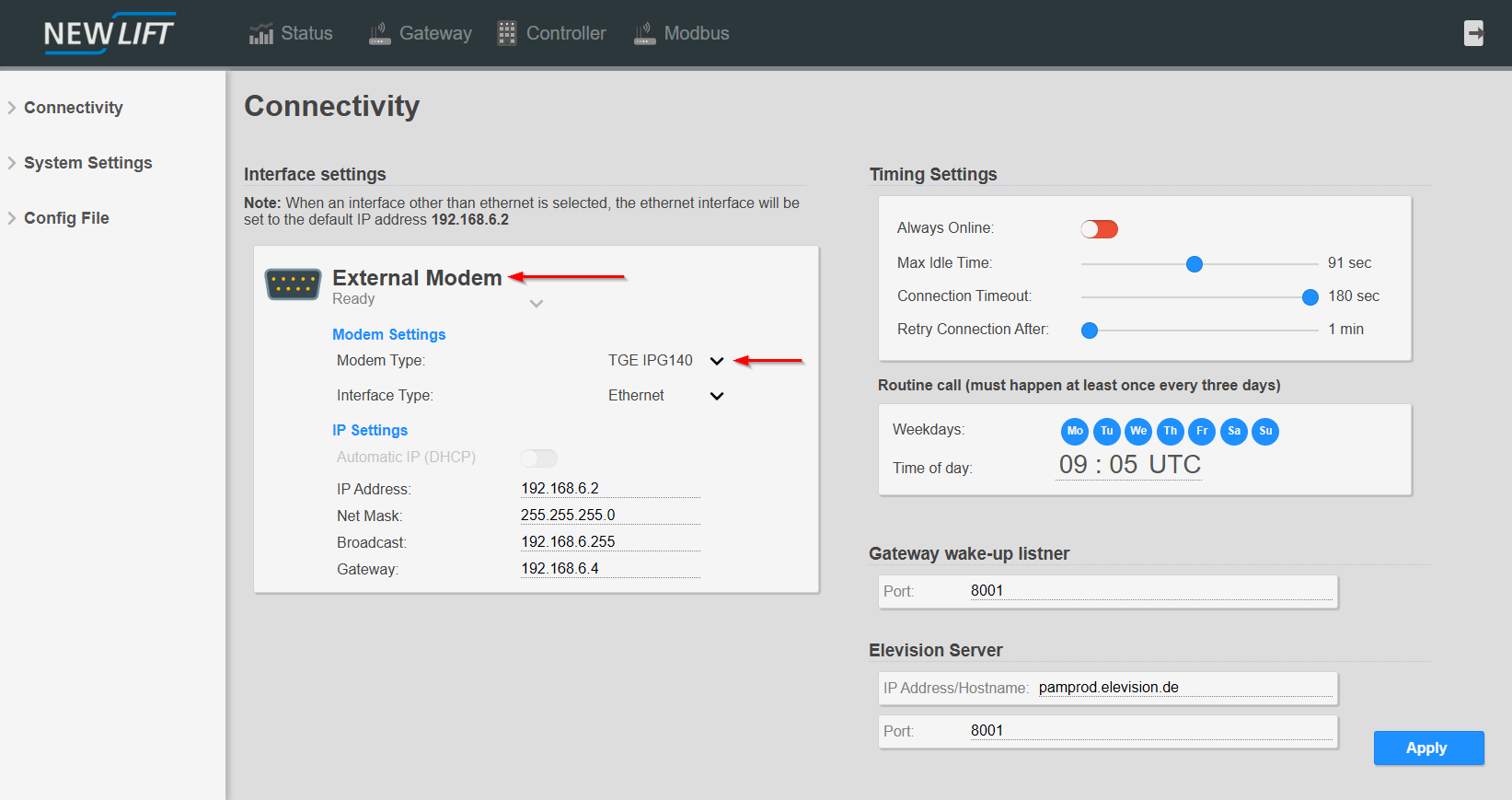

• Wählen Sie bei “Interface settings” die Option “External Modem” aus:



  Wählen Sie im Dropdown Menü “Modem Type” die Option “TGE IPG140” aus.

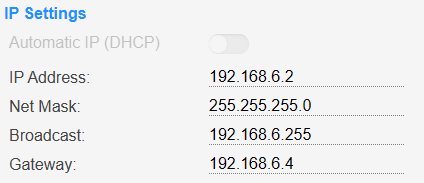

  Kontrollieren sie die IP Settings:

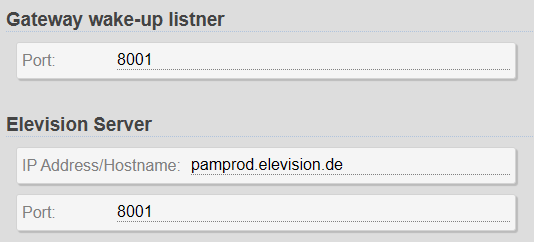

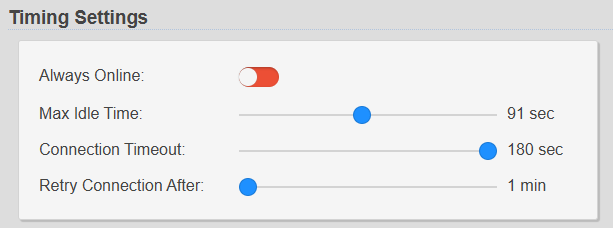

• Kontrollieren, bzw korrigieren Sie dann noch die folgenden Einstellungen:






• Betätigen Sie den Button “Apply”. Die Einstellungen werden gespeichert und aktiviert.



Konfiguration IPG 14x

Sie können die Einstellungen entweder über das Webinterface oder das Programmiergerät PRG 100 vornehmen.

Webinterface

• Rufen Sie das Webinterface auf und melden Sie sich an

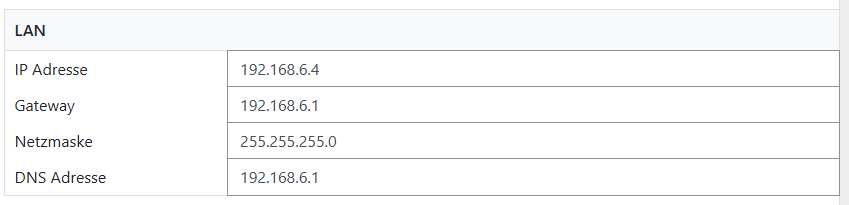

• Konfigurieren Sie den Bereich “LAN” folgendermaßen:

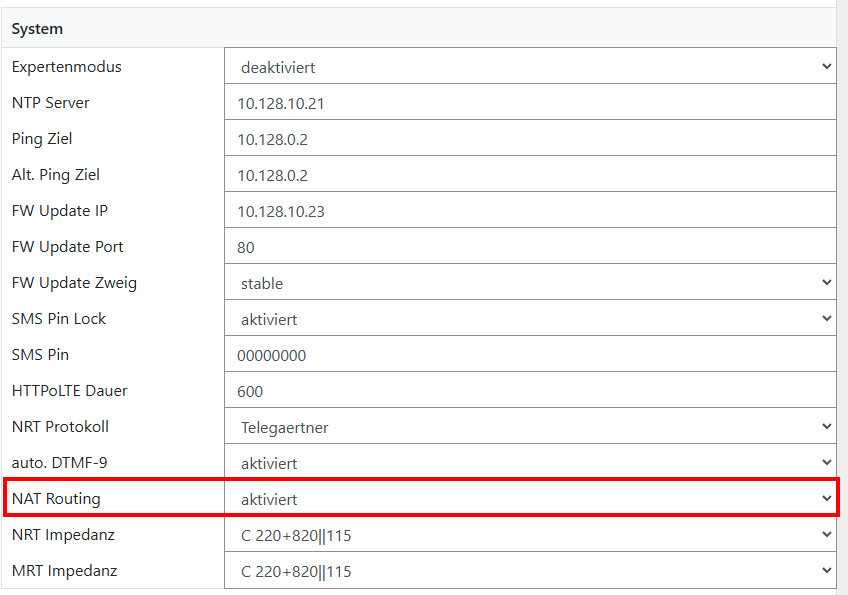

• Setzen Sie im Bereich “System” die Option “NAT Routing” auf “aktiviert:



• Klicken Sie am Ende der Seite auf “Speichern”

Alternativ per Programmiergerät PRG 100

• Navigieren Sie zum Menüpunkt Einstellungen? / LAN?

• Ändern Sie die angezeigte IP Adresse auf 192.168.6.4
  Verwenden Sie als . (Punkt) die *-Taste.
  Danach OK und Taste + betätigen.

• Ändern Sie die Adresse des Gateways auf 192.168.6.1
  Verwenden Sie als . (Punkt) die *-Taste.
  Danach OK und 2x Taste + betätigen.

• Ändern Sie die Adresse des DNS auf 192.168.6.1
  Verwenden Sie als . (Punkt) die *-Taste.
  Danach OK und 1x Taste ESC betätigen.

• Navigieren Sie zum Menüpunkt Einstellungen? / System?
  +-Taste betätigen bis Menüpunkt “NAT Routing” erscheint.
  Taste OK betätigen und mit Taste + die Option auf “aktiviert” setzen.

• Mit Taste OK bestätigen.

Konfiguration Rufnummer in Elevision 4.0

Um die bedarfsgesteuerte Verbindung zu nutzen, muss in der Elevision 4.0 Cloud zusätzlich die Rufnummer des IPG hinterlegt werden.

Funktionsprüfung

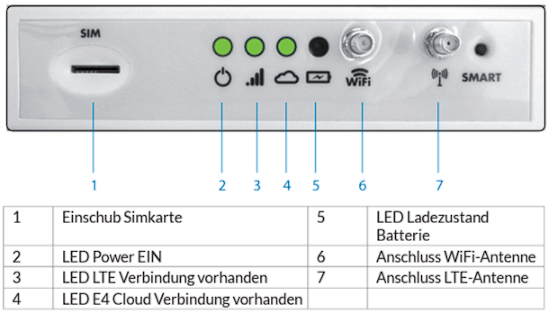

Bei aktiver Cloud-Verbindung leuchtet die Cloud-LED am PAM.E4 (Nr. 4 im Bild).

Getestete Konfiguration

Datum: 2024-11

Komponente: PAM.E4 V2.410-0048

Cloud: Elevision 4.0
